主要特色
DSP4X8是一台高级先进的4输入8输出数字音频信号处理器。它采用最合适的高性能零件，以求取得最好的音频效果，最低的失真及噪音。DSP4X8采用40比特的浮点DSP处理器作为中心处理，大大提升信号处理的动态范围，比24比特的设计质量高出很多倍。这一设计亦是今天音频处理器之中最高级的设计。DSP48有友好的、容易使用的用户界面。它给输入/输出信号控制上提供最大值控制和灵活性。DSP4X8可以通过附带的软件连接计算机的RS232接口和可以提供中控控制代码。
产品特征
4信号通道输入，8信号通道输出。
采用40位浮点DSP芯片。
96K采样率24位高性能A/DD/A转换。
1Hz频率精确定位
每输入通道配置31段GEQ
每一个输入及输出通道设有8个参量均衡器，均为+15dB增益及-30dB衰减，Q值由0.01至2.50。
超级的音频信号处理质量。
中央处理器核心程序可以不断升级。
每一个输入及输出通道均设有静音键开关(带灯显示)。
延时器可以选择时间或距离作为单位，方便计算。
可通过附送的计算机软件连接计算机作远程操控及修改参量。
可储存30个程序。
每一个通道输出的压限均可以控制启动及释放时间。
CPU和DSP可通过电脑进行软件升级
输入或输出端连接设置各项参数简便
4行26个字符背光LCD屏显示
输入输出端均有5个LED电平显示
PC与处理器联机端口：RS-232
规格
技术参数
输入\输出：--------------------------------------------4进8出
输入阻抗：------------------------------------------>10kΩ
输出阻抗：------------------------------------------------50Ω
最大电平：------------------------------------------- +20dBu
类型：---------------------------------------------电子平衡式
音频性能
频率响应：----------------------------- +/-0.1dB(20-30kHz)
动态范围：---------------------------115dBtyp(unweighted)
共模抑制比：------------------------->100dB(50-10kHz)
串音：------------------------------------------------<-100dB
失真：--------------------------------0.002%(1kHz@+4dBu)
数字处理能力
DSP芯片：--------------------------------------------------40bit
采样频率：------------------------------------------------96kHz
数模转换：--------------------------------------------------24bit
内部延时：-------------------------------------------------1.5ms
前面板控制
显示屏：-----------------4行×26字符的背光式液晶显示器
电平指示：----------------------------------------------5段LED
控制键：静音键（编辑键）/菜单键/参量控制轮/控制键

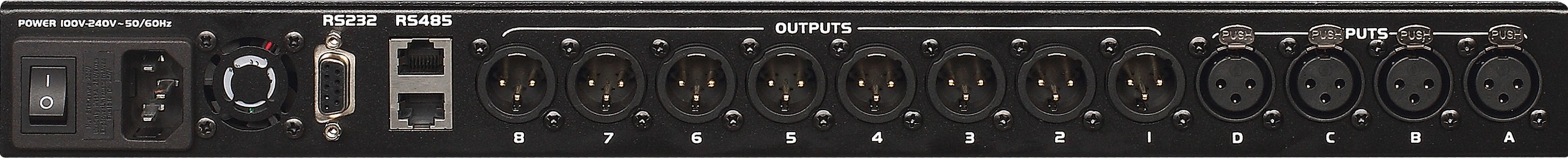

接口
音频：----------------------------------------------------3针卡侬
RS232：-----------------------------------------------------DB-9
以太网：---------------------------------------------标准CAT-5
电源：----------------------------------------IEC标准电源插座
处理性能
增益：-------------------------------- -40-+15dB，0.1dB步进
极性：-------------------------------------------------------- +/?-
延时：--------------------------每通道0-1000ms，21us步进
均衡器数量：---------------------------------------每通道8个
均衡类型：-------------------------参量，Hi-shelf,Lo-shelf
均衡增益：------------------------- -30-+15dB，0.1dB步进
均衡带宽：-------------0.05-3octaves（Q=0.404~28.852）
分频滤波器：--------每个输出通道两个（高通、低通）
滤波器类型：-----------Butterworth,Bessel,LinkwitzRiley
滤波器斜率：------------------------------------12-48dB/Oct
输出限幅器门限：------------------------------ -20-+20dBu
输出限幅器启动时间：---------------------------0.3-100ms
其他
电源：----------------------------------90-240VAC(50/60Hz)
尺寸：----------------------------(W×D×H)483×44×222mm
